环保装置 工业废液、废气焚烧装置

针对通过各种生产活动而产生的工业废液和废气的法规,正随着全球环保意识的日益提高而越来越严格。
我们将利用先进的燃烧技术加以应对,追求更高的环保性能,向新技术开发进行挑战。

关于焚烧炉设备

双环式燃烧器

这是一种20世纪50年代从英国的ARC HEART公司引进技术,在之后的60多年中不断得到改良的燃烧器。
通过三个方向向燃烧室内供给助燃空气,实现了短火焰,可在燃烧室内完全燃烧。此外,在浸没燃烧式焚烧炉中,炉内的压力会发生波动,但不会发生由这种负载波动所引起的失火等,可以进行稳定的燃烧。

特征

  • ・与相同容量的燃烧器相比,紧凑、轻量
  • ・能完全燃烧,燃气清洁
  • ・即使在理论空气量以下也能进行稳定燃烧
  • ・可以进行不受背压波动影响的稳定燃烧
  • ・燃烧室被空气所包围,因此外表面温度低,热损失少
  • ・除了一般燃料外,用低发热量燃油/燃气也能进行稳定燃烧

废液喷雾器

为了在炉内使废液得到适当的分解,需要将废液雾化,向炉内进行喷雾。若废液的液滴粒径大,则无法在裂化炉内高温氧化分解,可能会导致未燃烧物的产生。
因此,需要根据废液的容量和成分、特性,分别选择合适的喷雾器,本公司内部规定的标准为平均150μ以下。
在运行操作中,当需要更换及维护喷雾器时,为抑制喷雾器拔出后造成的高温气体流出,我们开发了独创的密封机构。由此,则不需要因喷雾器故障而停止焚烧炉的运行,可以继续焚烧炉的操作。

冷却罐

排气的冷却
从裂化炉中排出的高温燃气,通过钻入燃气冷却罐的密封液体中,可在瞬间有效地加湿冷却至90度左右。在炉内产生的熔盐从炉壁流下,穿过浸管,在冷却罐水(密封液)中被溶解。浸管采用湿壁结构,可防止烧损故障。

设备设计中的注意事项是,需要考虑防止出现金属腐蚀(标准材质为Ti或SUS316L)、热变形、盐附着。

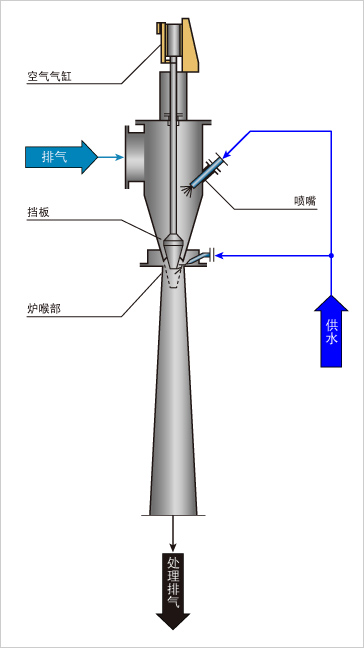

集尘机

其机构是向文丘里管的喉部(狭口部)注水作为水滴,通过高速气流中的固体粒子(无机盐烟气)对该水滴进行惯性冲击,从而可捕捉粉尘。
